SPINE
Inspection visuelle et tri automatiques de comprimés, gélules et capsules
Machine d’inspection tout-en-un pour comprimés, gélules et capsules avec capacité d’inspection de jusqu’à 830 000 produits/heure.
- Machine d’inspection visuelle tout-en-un pour comprimés, gélules et capsules
- Inspection à grande vitesse allant jusqu’à 830 000 produits/heure
- Large éventail de tailles de produits, de 2 mm à 28 mm
- Haute sensibilité des images couleurs avec inspection 3D pour les défauts de surface à faible contraste
- Autonomie de l’utilisateur pour une flexibilité exceptionnelle lors de la création de nouveaux produits avec une solution d’inspection générique
- Tri actif fiable avec système de contrôle d’éjection à sécurité intégrée
- Aucun défaut requis pour la formation de la machine
- Interface graphique conviviale et intuitive
- Conception ergonomique et transition simple
- La conception modulaire et évolutive de la machine permet des mises à niveau fonctionnelles pour de nouvelles exigences tout au long de son cycle de vie
- Support local et mondial
FONCTIONNALITÉ
Inspection à 100 % de la surface de chaque produit
- Six unités d’inspection, une pour chaque face du produit
- Les images en couleur, en contre-jour et en 3D sont acquises simultanément pour chaque face du produit.
- Au total, 18 images par produit sont utilisées pour
![](https://www.sensum.eu/wp-content/uploads/2021/06/SPINE-views_fr.png)

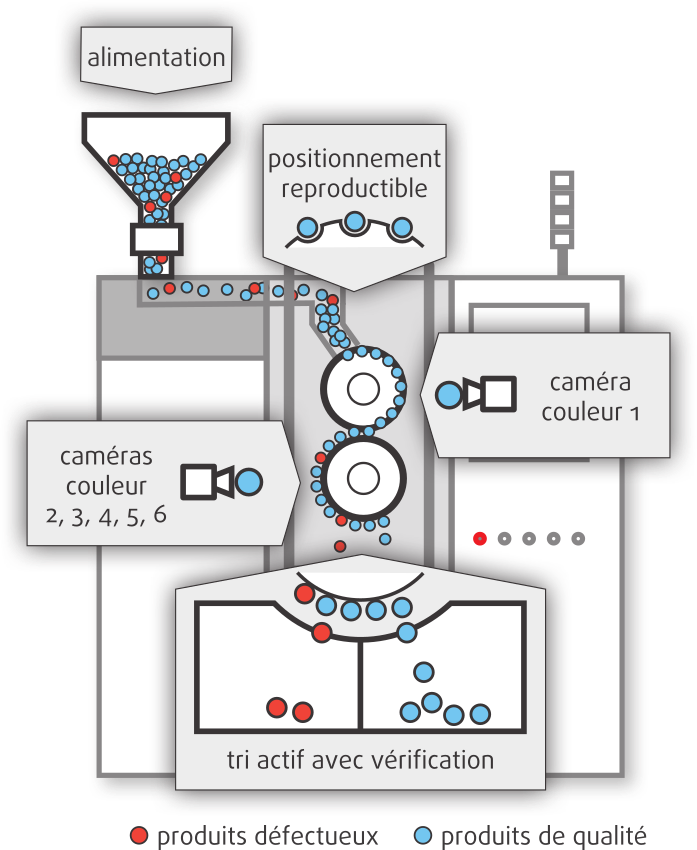

MANIPULATION MÉCANIQUE FIABLE
Le flux de produits de la machine SPINE de Sensum débute par l’introduction de produits du conteneur d’entrée vers une unité de remplissage. L’unité de remplissage remplit les produits dans les alvéoles d’un cylindre d’inspection supérieur, où ils sont maintenus dans une position définie, stable et répétable grâce à un système de vide. Le cylindre d’inspection supérieur rotatif transfère les produits vers la première unité d’inspection, où se fait la prise d’images de la surface supérieure des produits. Les produits sont ensuite transférés vers le cylindre d’inspection inférieur vers les cinq autres unités d’inspection où toutes les surfaces restantes sont capturées. Les images ainsi acquises sont ensuite analysées et chaque produit est classé comme acceptable ou défectueux. L’unité de tri permet une classification unitaire active des produits dans des bacs dédiés aux bons produits et un bac de défectueux, tout en vérifiant si le tri physique a été effectué correctement. Le processus d’inspection est surveillé et contrôlé par une interface utilisateur graphique.
![](https://www.sensum.eu/wp-content/uploads/2021/06/SPINE-product-flow-new_fr.png)
Autonomía para nuevos productos
Soluciones de inspección genéricas para productos estándares
- Autonomía completa del usuario para la introducción de nuevos productos
- Herramientas mecánicas y de software estándar prefabricadas para comprimidos redondos, alargados y ovalados y para cápsulas duras y cápsulas blandas
- Procedimiento controlado para crear una nueva solución de inspección
- Manejo sencillo de la máquina con:
- funcionamiento intuitivo y fácil de usar
- proceso paso a paso claro y bien definido
- rendimiento eficaz, impulsado por IA para la identificación de defectos
Solución de inspección dedicada para requisitos específicos
- Intercambiable con la solución de inspección general
- Herramientas plug & play dedicadas para formas y tamaños de producto especiales, o solicitudes especificas para mejorar el rendimiento y requisitos de calidad determinados
CONFIGURATION DE LA MACHINE EN 10 MINUTES
- Aucun défaut nécessaire pour l’apprentissage
- Procédure de réglage assistée par ordinateur
- Réglage intuitif de la sensibilité avec retour immédiat sur les performances de détection et cadences
![](https://www.sensum.eu/wp-content/uploads/2021/06/SPINE-tolerance_fr.png)
NETTOYAGE ET CHANGEMENT DE PRODUIT EN 10 MINUTES
- Conception ergonomique sans outil
- Nettoyage facile
- Aucun réglage du système optique nécessaire
![](https://www.sensum.eu/wp-content/uploads/2018/05/SPINE-changeover.png)
INSPECTION DE COMPRIMÉS
Applicable sur Comprimés
• nu(non enrobé)
• enrobé de sucre
• pelliculé
• multicouche
Dimensions applicables
Rond
Oblong
Les autres types de produits non spécifiés ou spéciaux doivent être vérifiés le cas échéant.
Vitesses d’inspection indicatives
Comprimés ronds
Φ (diamètre) en mm | Comprimés/heure* |
13 – 18 | 210.000 |
10 – 12 | 420.000 |
8 – 9 | 520.000 |
7 – 5 | 630.000 |
< 5 | 830.000 |
Comprimés ovales et oblongs
L (longueur) en mm | Comprimés/heure* |
> 18 | 150.000 |
14 – 18 | 230.000 |
11 – 13 | 310.000 |
8 – 10 | 390.000 |
< 8 | 470.000 |
*La vitesse d’inspection réelle dépend de la forme, de la taille et du type de produits, ainsi que du nombre de caractéristiques inspectées. Dans des cas particuliers, des vitesses d’inspection encore plus élevées peuvent être possibles avec une solution dédiée.
Défauts typiques
![produits étrangers](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-foreign_product-1.png)
![écart de couleur](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-color-deviation-1.png)
![forme](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-shape-1.png)
![fissures](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-cracks-1.png)
![défauts d’enrobage](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-coating_defects-1.png)
![épaisseur](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-thickness.png)
![ébréchures](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-chips.png)
![défauts de gravure](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-engraving_defects.png)
![laminage](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-lamination.png)
![surface irrégulière](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-uneven_surface.png)
![satellite](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-satellite.png)
![saleté](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-dirt.png)
![impression endommagée](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-damaged_print-e1567668762392.png)
![points](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-dots.png)
![bord endommagé](https://www.sensum.eu/wp-content/uploads/2018/05/tablet-defects-damaged_edge-e1567668779751.png)
INSPECTION DE CAPSULES
Applicable sur Gélules
• opaque
• bicolore
• transparente
• vide
Dimensions applicables
Capsule
Les autres types de produits non spécifiés ou spéciaux doivent être vérifiés le cas échéant.
Vitesses d’inspection indicatives
Tailles des capsules | Capsules/heure* |
000 et 00 et 0 et 1 et 2 | 200.000 |
3 et 4 et 5 | 300.000 |
*La vitesse d’inspection réelle dépend de la forme, de la taille et du type de produits, ainsi que du nombre de caractéristiques inspectées. Dans des cas particuliers, des vitesses d’inspection encore plus élevées peuvent être possibles avec une solution dédiée.
Défauts typiques
![écart de couleur](https://www.sensum.eu/wp-content/uploads/2018/05/1-capsules-defects-color_deviation.png)
![longueur](https://www.sensum.eu/wp-content/uploads/2018/05/2-capsules-defects-color_lenght.png)
![bosses](https://www.sensum.eu/wp-content/uploads/2018/05/3-capsules-defects-dents.png)
![points](https://www.sensum.eu/wp-content/uploads/2018/05/4-capsules-defects-dots.png)
![fissure](https://www.sensum.eu/wp-content/uploads/2018/05/5-capsules-defects-split.png)
![tâches](https://www.sensum.eu/wp-content/uploads/2018/05/6-capsules-defects-dirt.png)
![trous](https://www.sensum.eu/wp-content/uploads/2018/05/7-capsules-defects-holes.png)
![rayure](https://www.sensum.eu/wp-content/uploads/2018/05/8-capsules-defects-scratch.png)
![téléscopé/emboîté](https://www.sensum.eu/wp-content/uploads/2018/05/9-capsules-defects-telescoped.png)
![jointures](https://www.sensum.eu/wp-content/uploads/2018/05/10-capsules-defects-joints.png)
![étoile](https://www.sensum.eu/wp-content/uploads/2018/05/11-capsules-defects-star_ends.png)
![bulles](https://www.sensum.eu/wp-content/uploads/2018/05/12-capsules-defects-bubbles.png)
![trou d'épingle sur le bout](https://www.sensum.eu/wp-content/uploads/2018/05/13-capsules-defects-pinhole_on_tip.png)
![impression endommagée](https://www.sensum.eu/wp-content/uploads/2018/05/14-capsules-defects-damaged_print.png)
![bande endommagée](https://www.sensum.eu/wp-content/uploads/2018/05/15-capsules-defects-damaged_band.png)
INSPECTION DE GÉLULES
Produits applicables
• opaque
• bicolore
• transparente
• sans jointure
Dimensions applicables
Gélule
Les autres types de produits non spécifiés ou spéciaux doivent être vérifiés le cas échéant.
Vitesses d’inspection indicatives
L (longueur) en mm | Gélules/heure* |
> 15 | 160.000 |
14 – 15 | 280.000 |
11 – 13 | 380.000 |
8 – 10 | 470.000 |
< 8 | 570.000 |
*La vitesse d’inspection réelle dépend de la forme, de la taille et du type de gélules, ainsi que du nombre de caractéristiques inspectées. Dans des cas particuliers, des vitesses d’inspection encore plus élevées peuvent être possibles avec une solution dédiée.
Défauts typiques (produits opaques)
![produits collés](https://www.sensum.eu/wp-content/uploads/2018/05/1-softgel-defects-twins.png)
![forme](https://www.sensum.eu/wp-content/uploads/2018/05/2-softgel-defects-shape.png)
![joint endommagé](https://www.sensum.eu/wp-content/uploads/2018/05/3-softgel-defects-damaged-seam.png)
![points](https://www.sensum.eu/wp-content/uploads/2018/05/4-softgel-defects-dots.png)
![saleté](https://www.sensum.eu/wp-content/uploads/2018/05/5-softgel-defects-dirt.png)
![cheveux](https://www.sensum.eu/wp-content/uploads/2018/05/6-softgel-defects-hair.png)
![bulle de gélatine](https://www.sensum.eu/wp-content/uploads/2018/05/7-softgel-defects-bubble-in-gelatine.png)
![impression mal placée](https://www.sensum.eu/wp-content/uploads/2018/05/8-softgel-defects-misplaced-print.png)
![impression floue](https://www.sensum.eu/wp-content/uploads/2018/05/9-softgel-defects-blurred-print.png)
![impression endommagée](https://www.sensum.eu/wp-content/uploads/2018/05/10-softgel-defects-damaged-print.png)
Défauts typiques (produits transparents)
![produits collés](https://www.sensum.eu/wp-content/uploads/2018/05/1-softgel-transparent-twins.png)
![taille](https://www.sensum.eu/wp-content/uploads/2018/05/2-softgel-transparent-size.png)
![forme](https://www.sensum.eu/wp-content/uploads/2018/05/3-softgel-transparent-shaped.png)
![déformé](https://www.sensum.eu/wp-content/uploads/2018/05/4-softgel-transparent-deformed.png)
![cheveux](https://www.sensum.eu/wp-content/uploads/2018/05/5-softgel-transparent-hair.png)
![saleté](https://www.sensum.eu/wp-content/uploads/2018/05/6-softgel-transparent-dirt.png)
![bulles de gélatine](https://www.sensum.eu/wp-content/uploads/2018/05/7-softgel-transparent-bubbles-in-gelatine.png)
![bulles dans le remplissage](https://www.sensum.eu/wp-content/uploads/2018/05/8-softgel-transparent-bubbles-in-fill.png)
![cassé](https://www.sensum.eu/wp-content/uploads/2018/05/9-softgel-transparent-broken.png)
![forme en poire](https://www.sensum.eu/wp-content/uploads/2018/05/10-softgel-transparent-pear-shape.png)
AVANTAGES
![spine inspection machine flexibility](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_16-110x110.png)
- Machine tout-en-un pour comprimés, gélules et capsules
- Peut inspecter différentes couleurs, formes et tailles jusqu’à 28 mm
- Peut inspecter des produits transparents (capsules, gélules)
- Pièces de format général pour les produits standard (comprimés oblongs et ovales, capsules et gélules)
- Inspection autonome de la machine
![State of the art visual inspection machine](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_01-110x110.png)
- Inspection à grande vitesse allant jusqu’à 830 000 produits/heure
- Qualité d’inspection standardisée entre différents produits
- Inspection de haute qualité, y compris l’inspection de surfaces 3D
- Toute la surface du produit inspectée par six caméras couleur
- Éclairage optimal assuré par une LED contrôlable
![visual defect software](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_12-110x110.png)
- Analyse d’image basée sur les derniers développements scientifiques
- Solutions d’inspection soutenues par l’IA
- Commentaires sur la détection des défauts visuels sur l’interface utilisateur graphique
- Répartitions statistiques de toutes les fonctionnalités inspectées
- Rapports de lots sous forme électronique et/ou imprimée
- Conforme à FDA 21 CFR Partie 11
![inspection of defects in pharma](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_13-110x110.png)
- Formation effectuée en 10 minutes
- Aucun défaut requis pour la formation de la machine
- Procédure de réglage assistée par ordinateur
- Réglage intuitif de la sensibilité avec retour d’information retour d’information immédiat sur les performances de détection et le rendement
![sorting and verification of defects](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_14-110x110.png)
- ATri actif de chaque produit individuel, bon ou défectueux
- Vérification du tri optique de chaque produit trié
- Conception de tri de sécurité en cas de défaillance du support
![user friendly visual inspection](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_15-110x110.png)
- Interface graphique utilisateur intuitive à écran tactile
- Système autonettoyant efficace pour un dépoussiérage actif
- Nettoyage et entretien faciles
- Transition rapide à d’autres produits en 10 minutes
- Conception ergonomique sans outil
- Aucun ajustement du système optique n’est nécessaire
![inspection machine customer support](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_18-110x110.png)
- Service client régulier et réactif
- Prise en charge des services locaux et mondiaux
- Support étendu de la validation, du dépannage et de la formation sur site et en ligne
DONNÉES TECHNIQUES
![tablets, capsules, softgels defect inspection](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_08-110x110.png)
![spine visual inspection speed](https://www.sensum.eu/wp-content/uploads/2018/05/icon_patvis_07-110x110.png)
![spine inspection performance](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_09-110x110.png)
![external connections for visual inspection machine](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_10-110x110.png)
![inspection machine dimensions](https://www.sensum.eu/wp-content/uploads/2018/05/icon_patvis_12-110x110.png)
![spine inspection machine weight](https://www.sensum.eu/wp-content/uploads/2018/05/icon_patvis_13-110x110.png)
![spine inspection machine acceptable materials](https://www.sensum.eu/wp-content/uploads/2018/05/icon_spine_11-110x110.png)
